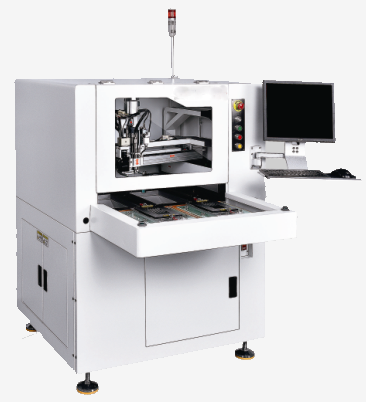

TOP-880
全自動離線分板機
運用領域
主要應用於高端製造行業中的 PCBA 切割分板，如智能手機，汽車電子，智能穿戴，智能家居，平板電腦，醫療器械，航空航天，軍工，家電等領域。
設備特點：
◆外型美觀，經濟適用型；
◆采用全新視覺係統，均勻的環形光，具有亮度調節功能；
◆采用光電感應器，實時監控銑刀狀態，有效防止斷刀後續運行等現象；
◆高速主軸切割分板，大幅降低切割應力，精度高，慣性小，響應快；
◆采用雙平台結構設計；
◆吸塵口采用密封式設計，吸入口采用45度斜角，減少粉塵在內部產渦流現象；
◆集塵器選用高效率馬達及風葉，吸力大，噪音可控製在80分貝以內；
技術參數
01：切割參數 | |
切割精度 | ±0.02mm |
重複精度 | ±0.01mm |
最高移動速度 | XY軸1000mm/s,Z軸800mm/s |
切割速度 | 0-100mm/s |
最大工作範圍 | 290×350mm |
雙平台工作範圍 | 580×350mm |
PCB切割厚度 | 0.3-6mm |
適用銑刀尺寸 | 0.8-3.0mm |
02：影像 | |
Mark點全類型 | 標準形狀 |
圓形 | |
方形 | |
03：功能 | |
切割功能 | 直線、半圓弧、圓弧 |
左右拷備 | |
旋轉拷備 | |
短陣拷備 | |
自動校正補償 | |
04：控製參數 | |
XYZ控製方式 | CNC專用控製器 |
主軸馬達最高轉速 | 60000/min |
吸塵方式 | 上吸/下吸（選配） |
銑刀類型 | 上吸（右旋）下吸（左旋） |
離子風槍 | 離子平衡壓力≤±15V 符合ESD 12M09158A58 |
PCB支撐方式 | 萬用頂片，專用治具 |
XYZ驅動方式 | Ac伺服 |
吸塵器風量 | 28-35cm³/min |
05：設備 | |
設備功率 | Ac:220v±10% 50/60HZ 1.5kw |
吸塵器功率 | Ac:380v±10% 50/60HZ 3kw |
氣源 | 4-6kg/cm² |
工作環境 | -20℃~+45℃ |
工作環境濕度 | 30%-60% |
機器尺寸 | 1075×1430×1460mm |

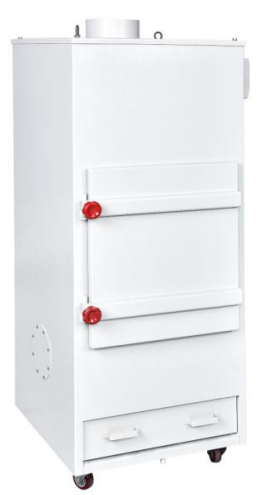

吸塵器尺寸 | 640×785×1760mm |
機器含吸塵器重量 | 1000kg |
